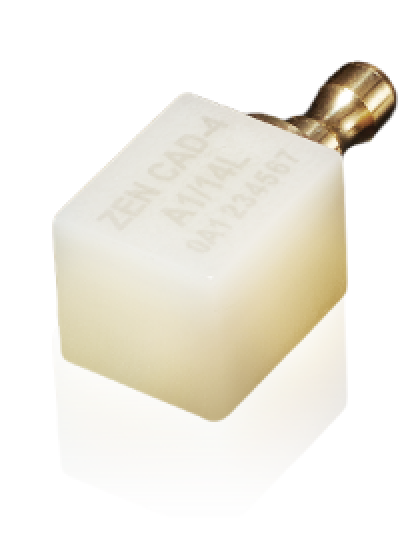

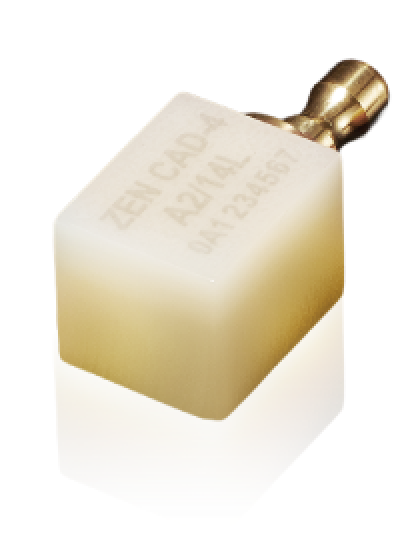

歯科切削加工用レジン材料
ZEN® CAD-4
ブロック
- 保険適用
- 前歯用
- CAD/CAM冠用材料（Ⅳ）
ZEN®プロジェクトシリーズ第2弾。
歯科のデジタル化と現場のニーズに応えるために、
サンメディカル株式会社が開発。
幾度もの試作と改良を重ね、
ついにセラミックに迫る審美性と性能を実現。
臨床家の皆さまの声と技術力が融合して
誕生したのが

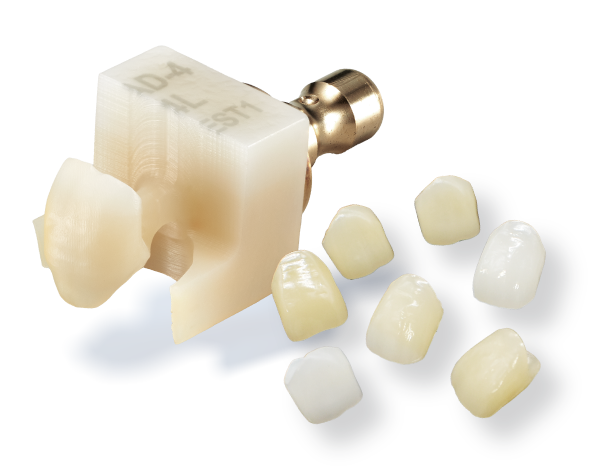

「ZEN® CAD-4 ブロック」です。
ZEN® CAD-4 ブロックの中核となるのが、
三井化学株式会社がビジョンケア分野で
培った技術を応用した「AEGISyn™モノマー」。
この機能性モノマーに加え、フィラー充填率を高め、
組成を最適化したことにより、
審美性・耐衝撃性・透光性という
前歯補綴に求められる性能を、
ひとつの素材で同時に実現しています。
「AEGISyn™
モノマー」
配合
三井化学株式会社のビジョンケア領域技術を活用した「AEGISyn™モノマー」を配合しています。
「AEGISyn™モノマー」は、特別な原子/分子構造を含むウレタンアクリレートです。

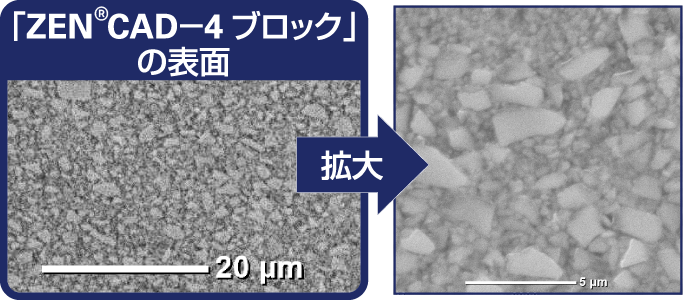

フィラー
充填率
81%
CAD/CAM冠用材料（Ⅳ）で要求されるフィラー充填率（60%以上）を上回る、高密度充填の設計としました。
ABSORPTION 光選択性／低吸水性
歯科治療に用いる青色LEDの透過性が高いです。
また、物性低下および着色の原因となる吸水性を抑えました。

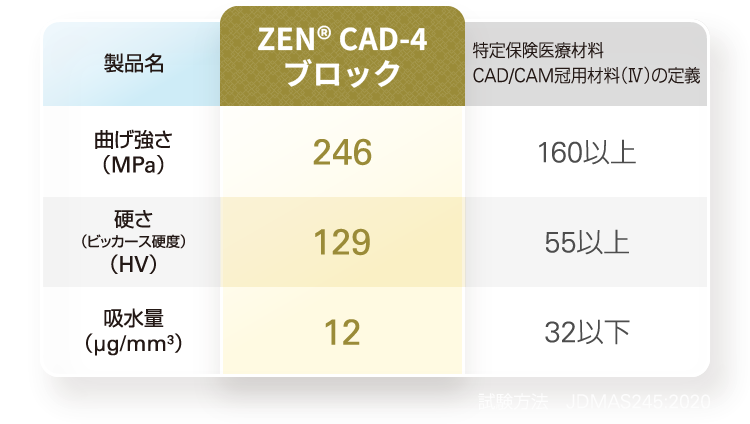

STRENGTH 高い強度
CAD/CAM冠用材料（Ⅳ）に要求される
硬さや
曲げ強さを上回っています。
ELASTIC 弾力性
弾力性を付与できる構造を含む
「AEGISyn™モノマー」を採用したことで、
硬いだけでなく、弾力性も有します。
INDEX OF REFRACTION 屈折率調整
原材料間の屈折率差を最小限にすることで、
天然歯に近い透明性を実現しました。

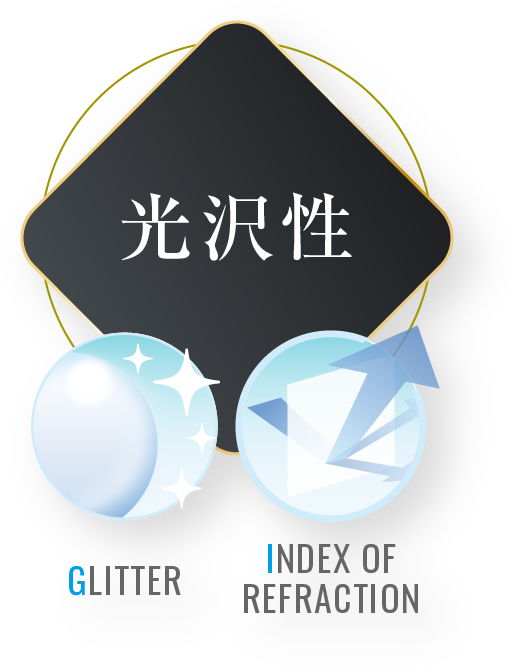

GLITTER 高い光沢性
モノマーとフィラーの配合率を最適化したことで高い光沢/輝度を発現します。
- 光沢性
- 耐着色性
- 耐摩耗性
光沢を出しやすく、
審美性の高いクラウンの製作が可能です。

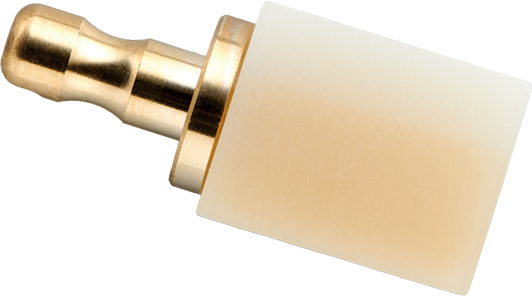

〈こだわり〉
独自の製法により、
シームレスなグラデーション構造を実現。
自然な色調再現が可能です。

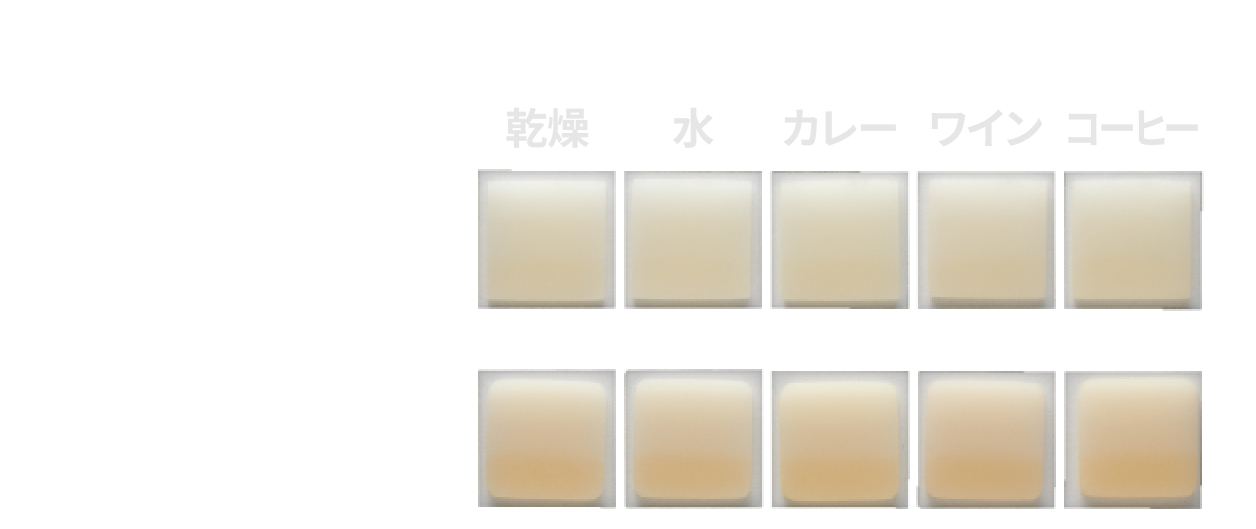

「AEGISyn™モノマー」の低吸水性により、
優れた耐着色性を有します。
隣在歯との調和が求められる前歯用CAD/CAM冠に適した特長を備えています。
※37℃ 1週間浸漬後のデータ。試作品は「ZEN® CAD-4 ブロック」の
「AEGISyn™モノマー」を
別のモノマーに変更したもの。
（サンメディカル社データ）
表面粗さ0.2µm以下を保つことで、
汚れがつきにくく、清掃性にも優れています。

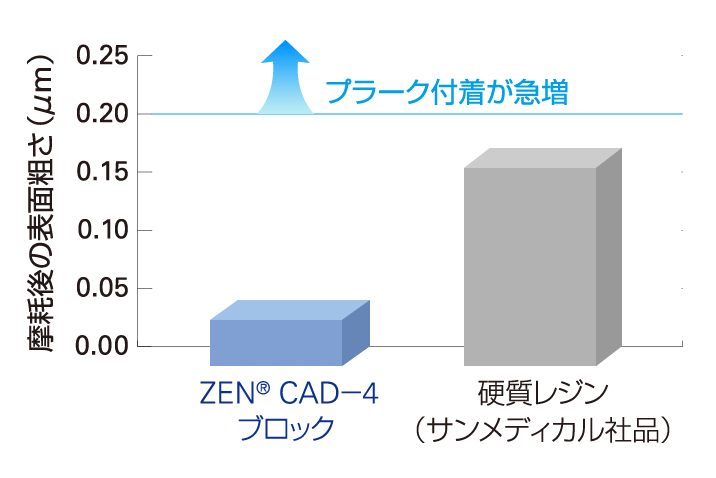

歯ブラシ摩耗試験（5万回）後の
表面粗さ
歯ブラシ摩耗試験5万回 (約7年相当) 後の
表面粗さを測定した※1。
表面粗さが0.2µmを超えるとプラーク付着が急増することが報告されているが、
「ZEN® CAD-4 ブロック」の表面粗さは
0.2µmおよび 硬質レジンの数値を
下回る。

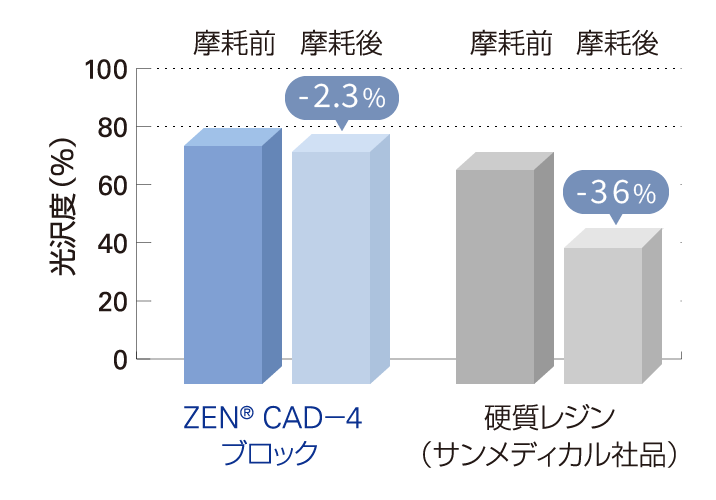

歯ブラシ摩耗試験（5万回）による
光沢度の変化
歯ブラシ摩耗試験5万回による光沢度の変化を測定した※3。
「ZEN® CAD-4 ブロック」は硬質レジンに
比べ、歯ブラシ摩耗後も高い光沢度を
維持する。
「AEGISyn™モノマー」の弾力性付与効果により、
前歯用CAD/CAM冠用材料に求められる要件を大幅に超えた曲げ強さと共に､耐衝撃性を実現しました。

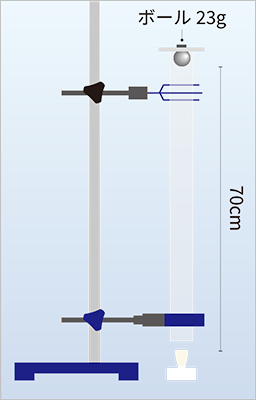

ドロップボールによる破壊実験
クラウンに対し70cmの高さから23gの
鉄球を落とす破壊試験の結果、硬質レジンジャケット冠よりも破折しにくく、
高い耐衝撃性を示すことを確認した。
（サンメディカル社データ）
動画で確認
クラウンに鉄球を落下させる試験において、
ZEN® CAD-4 ブロックは高い耐衝撃性を示しました。
「ZEN® CAD-4 ブロック」の高い光透過性により､
クラウンの上からの光照射でも
「ZEN® ユニバーサルセメント」を
確実に硬化できます。
セメントにしっかり光が当たることで
接着性と硬化体物性の向上が期待できます。

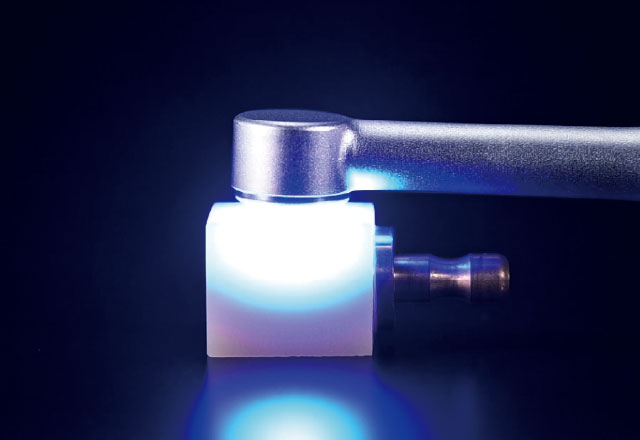

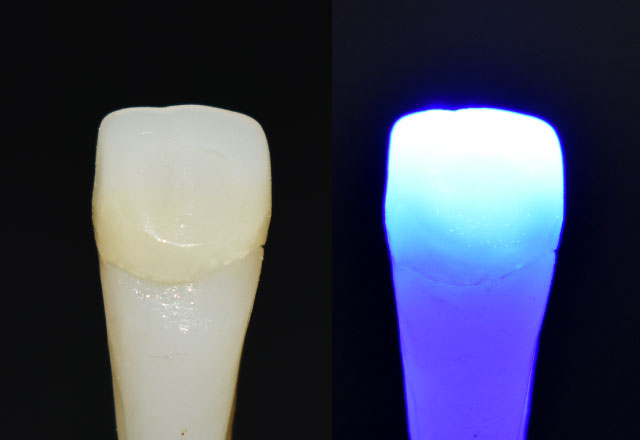

ZEN® CAD-4 ブロック
（A2）の透過性
- LED照射器※で
光照射した結果
※LED照射器：MAX キュア 9 1,200mW/cm2
モノマーの屈折率をフィラーの屈折率に
調整することで、高い透光性を実現。
動画で確認
ZEN® CAD-4 ブロックは、青色光を選択的に透過する特性により、LED光がクラウン内部まで効率的に届くよう設計されています。
これはX線撮影と同様に、特定の波長のみを通す光学特性によるものです。
関連商品紹介

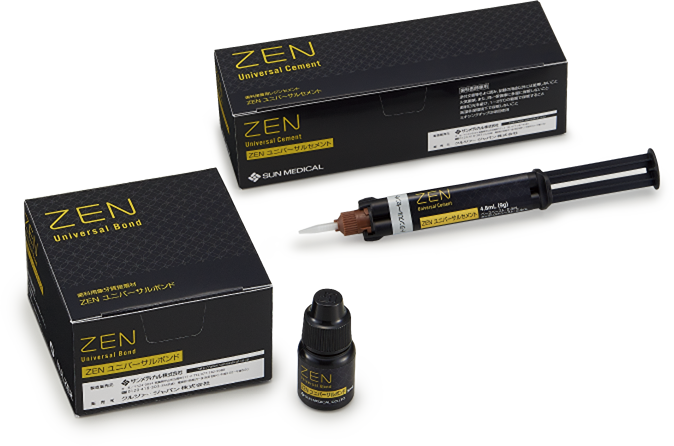

ZEN®
ユニバーサルシリーズ
（ZEN® ユニバーサルセメント／ZEN® ユニバーサルボンド）
コラボレーション第1弾！
三井化学グループの「ZEN® プロジェクト」で
生まれたユニバーサルアドヒーシブシステム。
-
- 高い
自己接着
性能 - 歯面から重合開始する「DIS®（Double Initiator System）」
を採用。
- 高い
-
- 高い接着性
・
浸透性 - 「High-PA Monomer™」により、
ボンドとセメントが
タッチキュア。
- 高い接着性
-
- 1液で
陶材等に
対応 - 新規シランカップリング材
「LLS®」で、酸性モノマーとの
共存下でも長期間安定。
- 1液で

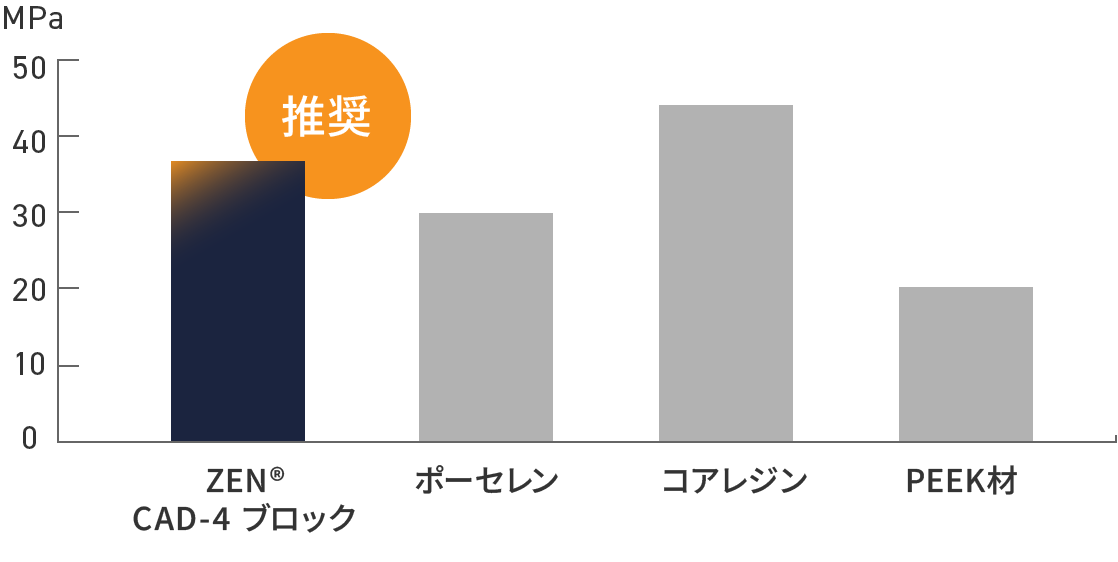

「ZEN® ユニバーサルシリーズ」との接着強さ
-
「ZEN® CAD–4 ブロック」の接着には
「ZEN® ユニバーサルシリーズ」 -
ZEN® CAD–4 ブロックは
ZEN® ユニバーサルセメントおよび
ZEN® ユニバーサルボンドと併用
いただくことでより高いパフォーマンスを実現します。
アドヒーシブモード(「ZEN® ユニバーサルセメント」と「ZEN® ユニバーサルボンド」を併用)での接着強さ
37°C水中で1日保管後のデータ
（サンメディカル社データ）
関連商品紹介

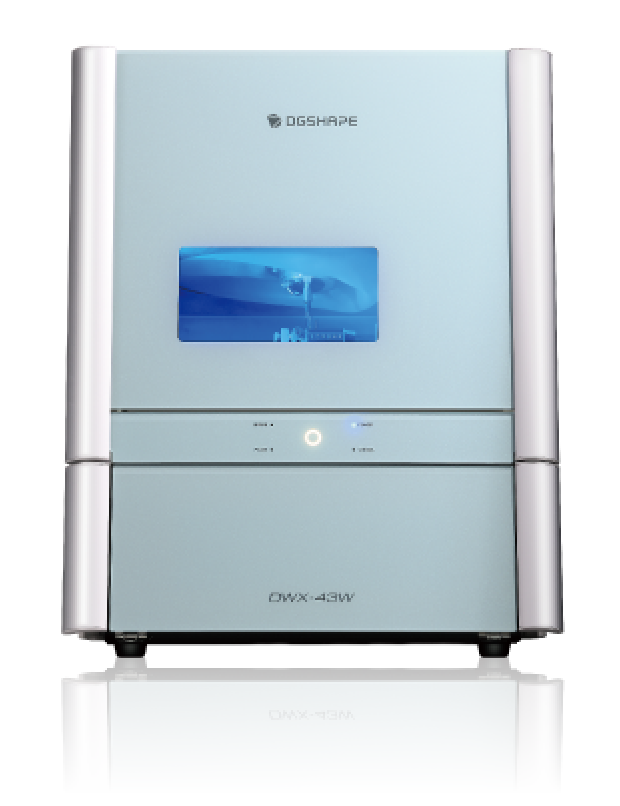

DWX-43W
DWXシリーズのウェットタイプミリングマシンが新たに登場！DGSHAPEのDWX-43Wは、
歯科用の高性能な湿式ミリングマシンで、
特に審美性と精度が求められる補綴物の製作に適しています。
-
- 高精度
・
高生産性 - 最大6本のピンタイプブロックを
同時加工可能。
- 高精度
-
- 対応材料の
多様性 - ガラスセラミック、
ハイブリッドレジン、
グラスファイバー強化型レジン、
PMMA、PEEKなどの材料に対応。
- 対応材料の
-
- 幅広い
加工用途 - クラウン、ブリッジ、インレー、
アンレー、べニアなど
多様な補綴物の製作に対応。
- 幅広い
-
- メンテ
ナンス性の
向上 - フィルターレス設計により、
クーラントフィルターの
交換が不要。
- メンテ
ZEN®CAD-4
BLOCK

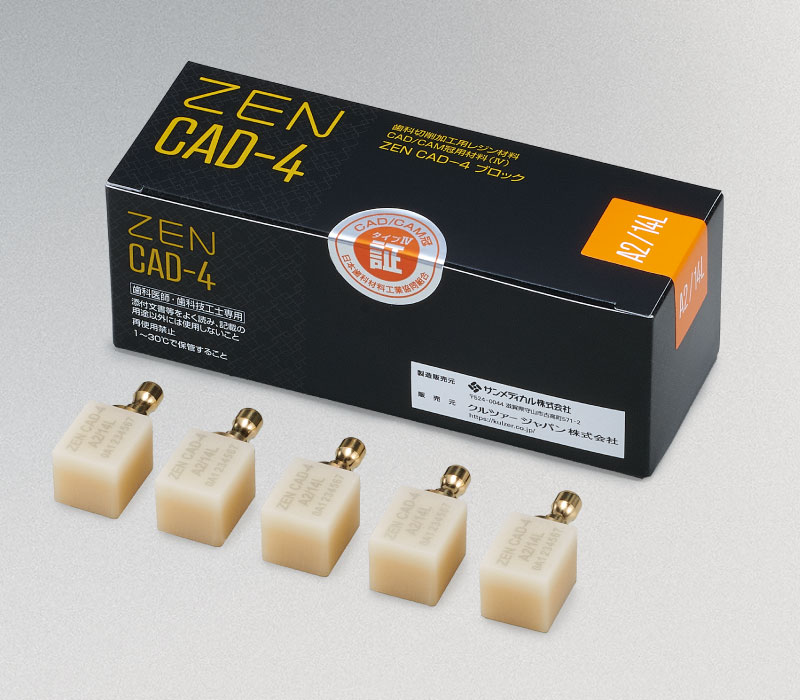

製品ラインナップ

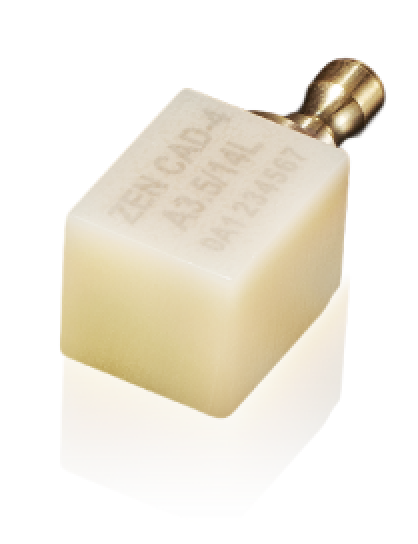

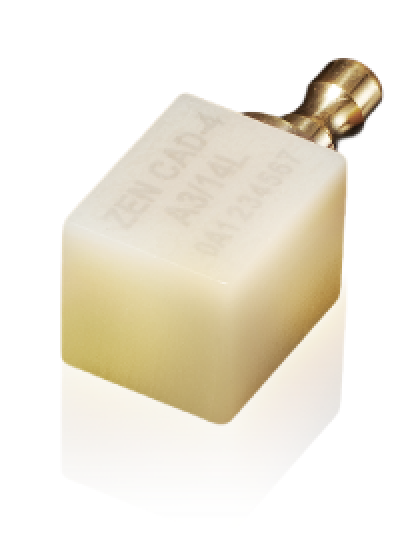

- ZEN® CAD-4 ブロック
- 1箱5個入り
- サイズ
- 14L（14.5×14.5×18mm）
- シェード
- A1／A2／A3／A3.5
シェード
Q&A
ZEN® CAD-4 ブロックとは
どのような製品ですか？
どのような製品ですか？
ZEN® CAD-4 ブロックは、特定保険医療材料のCAD/CAM冠用材料（Ⅳ）に該当する歯科切削加工用レジン材料です。
三井化学のビジョンケア領域技術を応用した「AEGISyn™モノマー」を採用しています。
高い審美性と耐衝撃性、透光性を兼ね備え、硬質レジン前装冠の代替材料として注目されています。
CAD/CAM冠の保険請求における
機能区分を教えてください。
機能区分を教えてください。
機能区分は「CAD/CAM冠用材料（Ⅳ）」です。
AEGISyn™モノマーとは何ですか？
どのような技術が使われていますか？
どのような技術が使われていますか？
AEGISyn™モノマーは、三井化学のビジョンケア領域技術を活用して開発された、特別な分子構造を含むウレタンアクリレートです。
「AEGISyn™」とは、あらゆる障害から守る盾という意味の「AEGIS」と、「Syn」を組み合わせた造語です。
「AEGIS」は「ZEN® CAD-4 ブロック」の原材料組成に由来する５つの特長の頭文字と関連付けました。
◆Absorption：光選択性/低吸水性
◆Elastic：弾力性
◆Glitter：高い光沢度
◆Index of refraction：屈折率調整
◆Strength：高い強度
「Syn」には「ZEN® CAD-4 ブロック」の開発に必要不可欠な要素であった、Synthesis（合成）・Synergy（相乗効果）・Synchronization（同期）の意味を込めました。
ZEN® CAD-4 ブロックはどのような
症例に適していますか？
症例に適していますか？
前歯部のメタルフリー治療や、審美性を重視する症例に適しています。
主な成分を教えてください。
81%の無機フィラーと多官能性モノマー、着色材などが主な成分です。
ZEN® CAD-4 ブロックの
耐摩耗性はどの程度ですか？
耐摩耗性はどの程度ですか？
歯ブラシ摩耗試験（5万回、約7年相当）において、表面粗さが小さいことと光沢度の維持が確認されています。
審美性が良いのはどうしてですか？
AEGISyn™モノマーの配合、フィラーの高密度充填と屈折率調整により、光沢性・耐着色性・耐摩耗性を高めることで審美性を追求しました。
金属アレルギーの患者様にも
使用できますか？
使用できますか？
はい。
ZEN® CAD-4 ブロックはメタルフリー材料ですのでご使用いただけます。
硬質レジン前装冠との
違いは何ですか？
違いは何ですか？
フレームに金属を使用していないため金属アレルギーの心配がありません。
また、CAD/CAMで設計から製作まで行うため技工作業を効率化できます。
曲げ強さや硬さ（ビッカース硬度）は
どの程度ですか？
どの程度ですか？
曲げ強さ（MPa）246
硬さ（HV）129
（試験方法 JDMAS245:2020）
曲げ強さは大臼歯のCAD/CAM冠用材料（Ⅲ）で要求される240MPa相当です。
ビッカース硬度は純チタンクラウンに匹敵します。
ZEN® CAD-4 ブロックの接着には
どのような材料が必要ですか？
どのような材料が必要ですか？
「ZEN® ユニバーサルセメント」および「ZEN® ユニバーサルボンド」と併用いただくことでより高いパフォーマンスを実現します。
ZEN® ユニバーサルシリーズとの
併用は必須ですか？
併用は必須ですか？
必須ではありませんが、ZEN® CAD-4 ブロックはZEN® ユニバーサルシリーズとの接着に最適化されており、組み合わせてお使いいただくことをおすすめします。
切削はどの機器を
使用すればよいですか？
使用すればよいですか？
ドライタイプ、ウエットタイプどちらの方式のミリングマシンでもご使用いただけます。
台座（ジグ）は何種類ありますか？
1種類（UNIVERSAL用）をご用意しています。
おすすめの研磨方法を教えてください。
ミリング後、ブロックからサポートピンを除去してください。
除去時に硫黄のような臭気が発生する場合がありますが、生体への為害作用はありません。
サポートピンは移行的に切削し、カーボランダムポイントで形態修正を行います。
次に、シリコンポイントで荒研磨を行い、ロビンソンブラシにアルミナ含有研磨材を塗布して中間研磨を行います（研磨材によってはクラウン表面に油膜が生成されることがあります）。
最後に、研磨材をつけずに清潔な布バフで仕上げ研磨を行ってください。
なお、メタル用とレジン用の布バフは分けて使用することを推奨します。
補綴装置の補修方法は
どのように行いますか？
どのように行いますか？
被着面を一層削除、またはサンドブラスト【25～50µmのアルミナ/ 0.2MPa以下を推奨】処理後、新鮮面を露出させて通法に従いコンポジットレジン修復をおこなってください。
トレーサビリティシールの
活用について
活用について
シールは2種類あります。
歯科医院保管用と歯科技工所保管用です。
歯科医院保管用はカルテ＝診療禄に貼り付け、歯科技工保管用は技工指示書に貼り付けて管理を
お願いします。
